Wärmetauscher

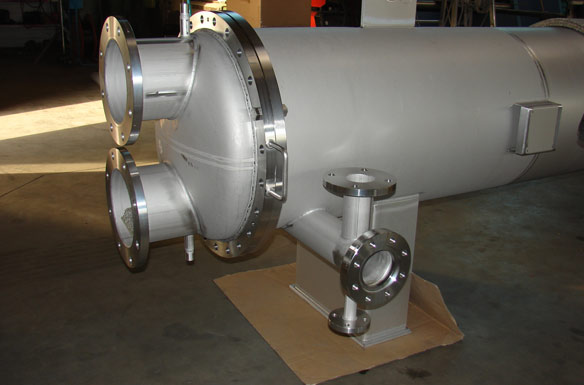

Wärmetauscher DN 600

Projektbeschreibung

Abmessungen: Ø 600 / 750 mm, Rohrbündellänge 4000 mm. Beidseitig mit aufgeschraubten Köpfen bestehend aus einem Flanschring DN 600 mit Klöpperboden. Deckel auf der Ein- und Austrittseite mit Trennblech. Das Rohrbündel besteht aus 214 eingeschweißten Rohren ∅ 25 × 1 mm mit drei Leitblechen.
Der Wärmetauscher ist auf 1000 mm Länge im Bereich des Brüdeneintritts mit Ø 750 mm gefertigt. Die Verbindung zum Mantel mit Ø 600 mm ist auf einer Seite mit einem Konus, auf der anderen Seite mit einer Kompensator-Scheibe ausgeführt.
Der Wärmetauscher liegt auf zwei angeschweißten Satteln.

Materialien:

1. Komplett aus 1.4307
2. Dichtungen aus EPDM

Oberflächenbearbeitung:

1. Innen- und Außenflächen gebeizt und passiviert

Betriebsdaten:

1. Der Kondensator ist ausgelegt für einen max. Betriebsdruck von 5 bar bei 45℃ im Rohrraum und -1 /  0,5 bar bei 70℃ im Mantelraum.
2. Abnahme nach DGRL 97/23/EG, Kategorie IV, Modul G

Rohrschlangenwärmetauscher für einen Vakuumverdampfer

Projektbeschreibung

Abmessungen: Behälterdurchmesser 900 mm, gesamte Höhe 1900 mm ohne Füße. Wärmetauscher bestehend aus vier einzelnen Rohrschlangen Ø 33,7 × 2 mm mit je 11 m Länge in folgenden Dimensionen:

• Ø 800 mm mit 5 Windungen
• Ø 680 mm mit 5 Windungen
• Ø 560 mm mit 7 Windungen
• Ø 440 mm mit 8 Windungen

Austauschfläche insgesamt 5 m². Einschließlich Halterungen und Montage in den Boden. Die Vor- und Rücklaufanschlüsse sind nach unten durch den Boden geführt.

Materialien:

1. Produktberührte Teile aus 1.4571, außen liegende Teile aus 1.4541

Oberflächenbearbeitung:

1. Innen- und Außenflächen komplett gebeizt und passiviert

Betriebsdaten:

1. Der Kondensatbehälter mit Rohrschlangen­wärmetauscher ist ausgelegt für einen zulässigen Betriebsdruck von -1 bar bei 80℃.
2. Abnahme durch den Hersteller
